Comment connecter un accouplement Storz ?

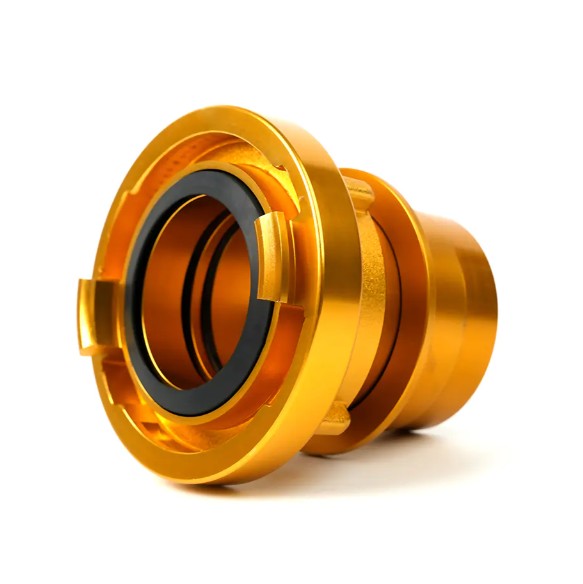

Le Accouplements Storz , également connu sous le nom de verrou Kamm ou de raccord anti-incendie, est un dispositif à connexion rapide pour les conduites d'eau ou les tuyaux largement utilisés dans les applications de lutte contre les incendies, industrielles et agricoles. En raison de sa facilité d'utilisation, de sa connexion rapide et de son étanchéité fiable, le raccord Storz joue un rôle essentiel dans les applications nécessitant un déploiement rapide de systèmes de transfert de fluide.

Comment fonctionne le couplage Storz

Le Accouplements Storz la conception est basée sur une structure symétrique en « griffes », également connue sous le nom d’accouplement à oreilles. Cela signifie que deux raccords identiques peuvent être connectés sans faire de distinction entre les connecteurs mâles et femelles, simplifiant ainsi considérablement les opérations sur le terrain. L'accouplement est verrouillé par rotation et un joint interne (joint) assure une étanchéité aux fluides.

Guide étape par étape pour connecter les accouplements Storz

Préparation (Contrôle)

  • Tout d'abord, assurez-vous que les deux raccords Storz à connecter correspondent en termes de taille (par exemple, raccord de tuyau fileté) et de diamètre nominal (par exemple, DN50, DN75).

  • Vérifiez que les extrémités du connecteur sont propres et exemptes de débris ou de tout autre corps étranger.

  • Étape clé : Vérifiez que le joint (joint/bague) de chaque connecteur est intact et correctement installé. Le joint est indispensable pour une bonne étanchéité.

Alignement des accouplements

Alignez les griffes (cosses) des deux accouplements Storz. En raison de leur conception symétrique, il vous suffit de les rapprocher doucement.

Insérer et serrer (verrouillage)

  • Poussez les deux connecteurs ensemble jusqu'à ce que leurs extrémités se touchent.

  • Len, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.

  • Généralement, l'angle de verrouillage est d'environ 90 à 120 degrés. Dans certaines applications de grand diamètre ou à haute pression, une clé spéciale peut être nécessaire pour faciliter la rotation et garantir une connexion étanche.

Vérification finale (confirmation de la connexion)

  • Essayez de tirer doucement sur les deux raccords pour vous assurer qu'ils ne se séparent pas.

  • Un accouplement Storz correctement connecté ne peut pas être facilement démonté ou tourné à la main. Cela garantit que le raccord ne se desserrera pas lorsque des fluides (tels que de l'eau ou de la mousse anti-incendie) sont transférés sous haute pression.

Facteurs liés à la garantie d’une connexion fiable

En plus de suivre les procédures appropriées, pour garantir un Accouplements Storz connexion, vous devez également faire attention aux points suivants :

  • Joints/joints toriques : utilisez le matériau et la taille de joints appropriés. Les joints détériorés, endommagés ou manquants sont la principale cause des fuites.

  • Options de matériaux : les raccords Storz sont disponibles en alliage d'aluminium, en laiton ou en acier inoxydable. La sélection de matériaux résistants à la corrosion et à la pression contribue à prolonger la durée de vie des accouplements et la fiabilité des connexions.

  • Entretien : Inspectez et nettoyez régulièrement les raccords Storz, en particulier les raccords d'extrémité des tuyaux, pour éviter que des corps étrangers n'affectent l'effet de verrouillage et d'étanchéité.

Les raccords Storz, avec leur mécanisme de connexion rapide unique, offrent une solution efficace et fiable pour le transfert de fluides. Suivre ces étapes simples garantit une connexion sécurisée et sans fuite à chaque fois, protégeant ainsi les processus critiques dans les applications industrielles et de lutte contre les incendies.
