Comment vérifier si les adaptateurs accouplements sont défectueux ?

Pour vérifier si un accouplement adaptateur est défectueux, inspectez-le systématiquement pour déceler tout dommage physique, l'intégrité du joint, le fonctionnement du mécanisme de verrouillage et l'absence de fuite sous pression. La plupart des défauts peuvent être identifiés grâce à une combinaison d'inspection visuelle, de tests fonctionnels manuels et d'un test de pression contrôlée avant la remise en service de l'accouplement.

Comprendre quoi Accouplements d'adaptateur Faire et où ils échouent

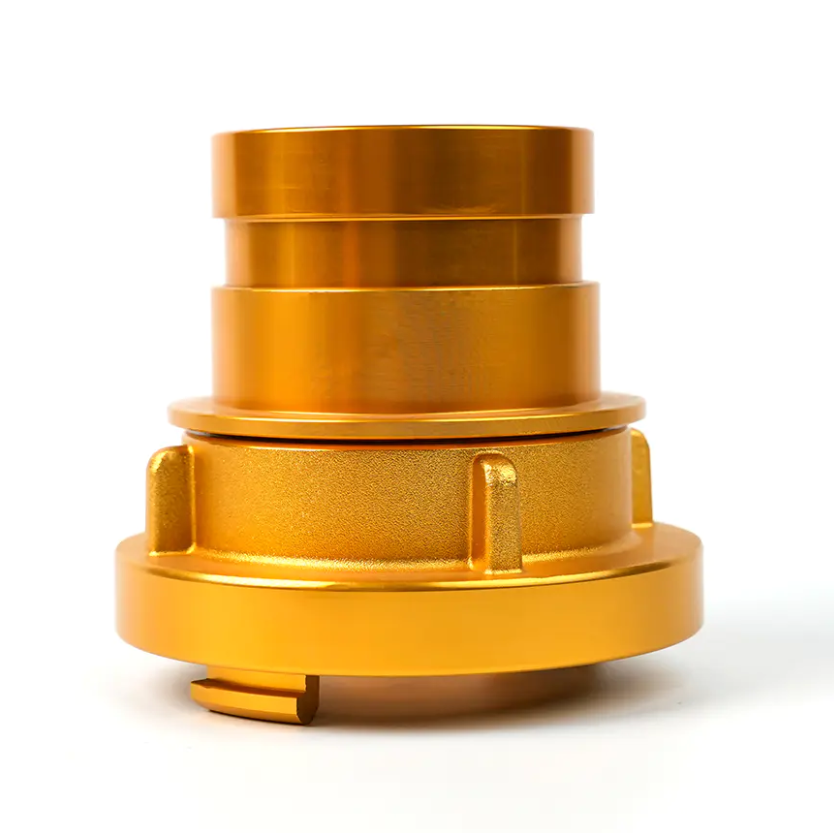

Les accouplements adaptateurs sont des raccords de transition qui permettent de joindre deux normes d'accouplement différentes sans modifier aucun des composants connectés. Les types courants incluent :

• Allemand vers Storz (homme/femme) — convertit entre la norme allemande de couplage instantané et le système de couplage symétrique Storz.
• Allemand vers la foresterie — connecte les raccords allemands standard aux raccords de tuyaux de lutte contre les incendies forestiers.
• Allemand vers Allemand — accouplement allemand standard adapté avec un mécanisme de rétention autobloquant supplémentaire.
• Allemand à bride — connecte les raccords de tuyaux de norme allemande aux entrées de tuyaux ou d'équipements à brides.
• Allemand à Multi-dents — relie les systèmes d'accouplement allemands avec des raccords de type came et rainure à plusieurs dents.
• Storz mâle à Storz femelle / Storz à Foresterie — convertit entre les variantes Storz ou du Storz vers les normes de tuyaux forestiers.

Étant donné que les accouplements adaptateurs interfacent deux systèmes mécaniques différents, ils sont soumis à des contraintes à les deux points de connexion simultanément . Les emplacements de défaillance les plus courants sont le joint d'étanchéité, les dents ou pattes de verrouillage, le corps (en particulier au niveau de la zone de transition entre les normes) et la finition de la surface externe qui peut indiquer une corrosion ou des dommages par impact.

Procédure d'inspection visuelle étape par étape

Commencez chaque contrôle par une inspection visuelle approfondie sous un éclairage adéquat. Cette étape ne coûte rien et détecte la majorité des défauts évidents avant le début des tests fonctionnels.

Inspecter le corps d'accouplement

• Rechercher fissures, fractures ou fissures dans le corps, notamment autour des pattes, des oreilles et de l'épaulement de transition entre les deux standards d'accouplement.
• Vérifiez bosses ou déformation contre l'impact — même une déformation mineure du corps peut empêcher l'accouplement de s'asseoir correctement contre son raccord d'accouplement.
• Examinez la surface pour corrosion, piqûres ou forte oxydation . Sur les raccords en aluminium, des dépôts de poudre blanche (oxyde d'aluminium) indiquent une pénétration d'humidité et une dégradation accélérée de la surface. Sur les raccords en laiton, une patine verte dans les zones piquées indique un risque de dézincification.
• Confirmez que le corps a pas de réparations de soudure visibles, de correctifs ou de modifications non autorisées — ce sont des motifs de rejet immédiat.

Inspectez les pattes et les dents de verrouillage

• Examinez tout pattes, oreilles ou dents de came verrouillables pour l'écaillage, l'arrondi ou la fissuration. Les profils de cosses usés sont l’une des principales causes de découplage accidentel sous pression.
• Sur les interfaces de type Storz, vérifiez que le les pattes de verrouillage demi-rondes sont symétriques et non déformées . Une usure asymétrique indique que l'accouplement a été connecté à un angle à plusieurs reprises, provoquant une charge inégale sur une patte.
• Sur les adaptateurs autobloquants de type allemand, vérifiez le le ressort de verrouillage ou le mécanisme de clip est présent, intact et correctement installé . Un ressort manquant ou plié empêchera la fonction d'autoverrouillage de s'enclencher.

Inspecter le joint d’étanchéité

• Retirez le joint s'il est accessible et inspectez-le pour déformation rémanente par compression (aplatissement permanent), fissuration, durcissement, gonflement ou dommage par extrusion .
• Un joint qui a été comprimé en dessous 70% de son épaisseur d'origine doit être considéré comme en fin de vie et remplacé, car il ne générera plus une force d’étanchéité suffisante.
• Vérifiez que le joint s'insère entièrement et uniformément dans sa rainure sans aucune partie tordue, doublée ou manquante du canal d'assise.
• Vérifiez que le matériau du joint est compatible avec le fluide transporté : les joints EPDM sont standard pour les applications liées à l'eau et à la lutte contre les incendies ; Des joints NBR (nitrile) sont requis pour les fluides à base de pétrole.

Tests fonctionnels : engagement, rotation et libération

Après inspection visuelle, testez la fonction mécanique de l'accouplement en l'accoupleant à un raccord homologue approprié. Ce test confirme que l'accouplement effectue sa tâche principale : connecter et maintenir deux raccords ensemble – avant que la pression ne soit appliquée.

1. Engagement des tests — connectez l'adaptateur à son raccord correspondant à la main. La connexion devrait s'engager en douceur et sans force excessive . La résistance, la liaison ou la nécessité de forcer l'accouplement ensemble indiquent un désalignement, une déformation ou une non-conformité dimensionnelle.
2. Tester le verrouillage — après l'engagement, tenter d'écarter axialement les deux moitiés sans relâcher le verrou. Sur un accouplement fonctionnant correctement, aucune séparation axiale ne devrait être possible pendant que le mécanisme de verrouillage est engagé. Tout jeu axial supérieur à 1 à 2 mm sous la force de traction manuelle indique une géométrie de verrouillage usée ou endommagée.
3. Rotation des tests (types Storz) — Les accouplements de type Storz doivent tourner sur tout leur arc de verrouillage (généralement 30° à 40° ) sans coller, meuler ou nécessiter un couple excessif. Une rotation raide ou granuleuse indique une contamination, une corrosion ou des surfaces de cosses endommagées.
4. Version test — débrayer l'accouplement et vérifier qu'il se libère proprement. Un accouplement qui nécessite une force excessive pour se désengager, ou qui colle partiellement, peut avoir des pattes déformées ou un joint gonflé qui crée une interférence.
5. Vérifier l'espace entre les sièges — une fois complètement engagé, inspecter l'interface entre les deux faces d'accouplement. Il devrait y avoir aucun espace visible autour de la circonférence . Un espace inégal ou partiellement ouvert sur les faces indique que le joint ou les faces d'étanchéité ne sont pas en contact complet, ce qui entraînera une fuite sous pression.

Tests de pression pour confirmer les performances sans fuite

Un accouplement qui réussit l'inspection visuelle et fonctionnelle doit toujours être testé sous pression avant d'être remis en service dans des applications critiques telles que la lutte contre les incendies, le transfert hydraulique ou les conduites de processus sous pression. Les tests de pression sont la seule méthode définitive permettant de confirmer que le joint est intact dans les conditions de fonctionnement.

Procédure d'essai hydrostatique

• Connectez l'accouplement adaptateur dans un ensemble de test fermé à l'aide de capuchons obturateurs appropriés ou d'un collecteur de banc d'essai.
• Remplissez complètement l'ensemble avec de l'eau, en purgeant tout l'air, puis mettez sous pression à 1,5 fois la pression de service nominale de l'accouplement — généralement 15 à 25 bars pour les raccords de tuyaux de lutte contre l'incendie standard.
• Maintenir la pression d'essai pendant au moins 60 secondes et inspectez toutes les interfaces, le corps de l'accouplement et la zone du joint pour déceler toute infiltration, goutte ou chute de pression sur le manomètre.
• Toute chute de pression ou humidité visible au niveau de la face ou du corps de l'accouplement constitue un échec d'essai — l'accouplement doit être démonté, le défaut identifié et le composant soit réparé avec un nouveau joint, soit remplacé entièrement.

Types de défauts courants et leurs causes probables

Intervalles d’inspection et meilleures pratiques de maintenance

Une inspection régulière et planifiée est bien plus efficace qu'une recherche réactive des pannes après une panne. La fréquence d'inspection recommandée dépend de l'application et de l'environnement :

• Après chaque utilisation — dans les applications de lutte contre les incendies ou d'intervention d'urgence, inspectez visuellement chaque raccord d'adaptateur après chaque déploiement. Vérifiez les dommages causés par les impacts, l'état des joints et l'usure des cosses avant de remettre l'équipement à l'état prêt.
• Tous les 6 mois — effectuer un test visuel, fonctionnel et de pression complet sur tous les raccords adaptateurs en stock de réserve. Des normes telles que DIN 14811 (pour les raccords anti-incendie allemands) recommandent au minimum des tests semestriels.
• Après tout impact ou chute — inspectez toujours un accouplement adaptateur qui est tombé sur une surface dure ou heurté par un équipement, même si aucun dommage visible n'est apparent. Les fissures cachées dans les alliages de coulée peuvent ne pas être visibles de l'extérieur mais se briseront sous la pression.
• Remplacement annuel du joint — dans les applications à usage intensif ou stockées à l'extérieur, remplacer les joints selon un calendrier annuel fixe, quel que soit leur état apparent. Les matériaux des joints (en particulier l'EPDM et le NBR) se dégradent sous l'effet de l'exposition aux UV, de l'ozone et des cycles thermiques, même lorsqu'ils ne sont pas en service.

Après le nettoyage, lubrifiez légèrement les surfaces des cosses et le joint avec un lubrifiant compatible (graisse silicone pour joints EPDM ; la vaseline n'est pas recommandée car elle dégrade les joints en caoutchouc). Stockez les raccords d'adaptateur dans un endroit sec, à l'abri de l'exposition aux UV et des vapeurs chimiques pour maximiser la durée de vie entre les inspections.

Quand remplacer plutôt que réparer un Couplage d'adaptateur

Tous les défauts ne sont pas réparables. Certaines conditions nécessitent une mise hors service immédiate et un remplacement complet de l'accouplement adaptateur, quelles que soient les considérations de coût :

• Toute fissure dans le corps de l'accouplement — les fissures se propagent sous pression et ne peuvent pas être soudées ou réparées en toute sécurité dans les raccords sous pression.
• Dommages aux ergots ou aux dents au-delà d'une usure mineure — La géométrie des pattes ébréchées, fracturées ou fortement arrondies ne peut pas être restaurée et entraînera un verrouillage peu fiable.
• Épaisseur de la paroi du corps réduite par la corrosion — si les piqûres ont pénétré plus de 20% de l'épaisseur nominale de la paroi , l'intégrité structurelle sous pression ne peut pas être assurée.
• Défaut de maintenir la pression après le remplacement du joint — si un accouplement continue de fuir après l'installation d'un nouveau joint correctement installé, la face d'étanchéité du corps est probablement endommagée et le corps de l'accouplement doit être remplacé.
• Historique d'entretien inconnu ou âge au-delà de la durée de vie — les accouplements adaptateurs sans dossier d'inspection traçable, ou ceux dépassant la durée de vie recommandée par le fabricant (généralement 10 à 15 ans pour les raccords anti-incendie en aluminium), doivent être retirés du service sous pression, quel que soit leur état apparent.
