Tout ce que vous devez savoir sur les accouplements à verrouillage Storz

Un Accouplement à verrouillage Storz est un connecteur de verrouillage à came quart de tour standardisé et symétrique, largement utilisé dans la lutte contre les incendies, le transfert de fluides industriels et les services d'urgence pour créer des raccords de tuyaux rapides, sans outil et résistants aux fuites. Les deux extrémités du raccord sont identiques, éliminant le besoin de faire la distinction entre les raccords mâles et femelles : il suffit d'aligner, de pousser et de tourner à 90° pour verrouiller. Cette conception réduit considérablement le temps de connexion dans les situations de haute pression et constitue l'un des systèmes de couplage les plus fiables au monde.

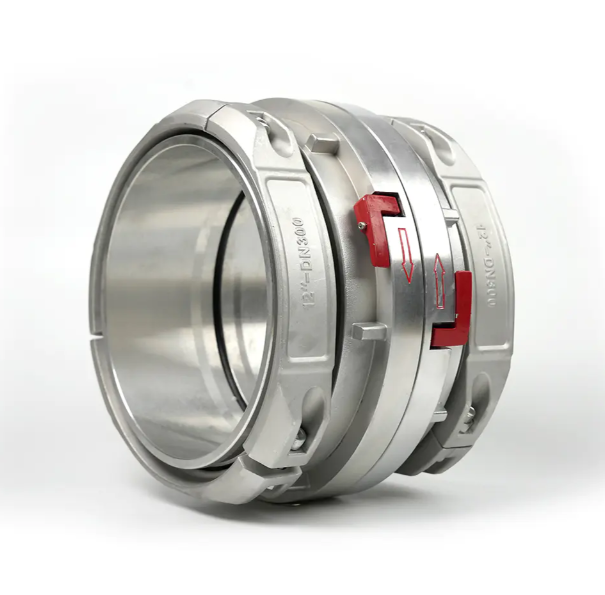

Qu'est-ce qu'un Accouplement de verrouillage Storz et comment ça marche

Inventé par Carl August Guido Storz en 1882, le raccord Storz a été conçu pour résoudre un problème critique dans la lutte contre les incendies : les raccords de tuyaux mal adaptés. Étant donné que les raccords filetés traditionnels nécessitaient que les extrémités mâles et femelles soient assorties, il était souvent impossible de connecter des tuyaux provenant de différents départements ou sources en cas d'urgence.

Le système Storz utilise un mécanisme de verrouillage symétrique à ergot et came . Chaque extrémité d'accouplement comporte deux pattes et une fente à came correspondante. Lorsque les deux extrémités sont rapprochées, les pattes glissent dans les fentes de came opposées. Une rotation de 90° les verrouille ensuite en place, comprimant un joint en caoutchouc pour créer un joint étanche.

Les principales fonctionnalités opérationnelles comprennent :

• Connexion réalisée en moins de 3 secondes sans aucun outil requis
• Peut être connecté ou déconnecté même sous pression résiduelle
• Conception symétrique : les deux extrémités sont interchangeables
• Le pivot intégré permet aux tuyaux de tourner librement sans détordre le raccord

Tailles standard et pressions nominales

Les raccords Storz sont fabriqués dans une gamme de tailles standardisées pour répondre à différents volumes de débit et exigences de pression. Les désignations de taille font référence au diamètre intérieur nominal du tuyau ou du tuyau à connecter.

Le La taille 52 mm est la plus largement utilisée dans la lutte contre les incendies de structures à l'échelle mondiale. Les accouplements doivent être testés à au moins 1,5 fois leur pression de service pour la certification selon la norme EN 1775 et des normes similaires.

Matériaux utilisés dans la construction des accouplements Storz

Le choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

Unluminum Alloy

Le most common material for firefighting applications. Aluminum Storz couplings are léger (généralement 30 à 50 % plus léger que les équivalents en laiton) , résistant à la corrosion dans la plupart des environnements et facile à manipuler dans des conditions de fatigue. Ils ne conviennent pas à une utilisation avec de l’eau de mer ou des fluides très acides.

Laiton

Laiton Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Acier inoxydable

Utilisé dans les environnements industriels, chimiques et pharmaceutiques les plus exigeants. Les accouplements en acier inoxydable résistent aux produits chimiques agressifs, aux températures élevées et aux contraintes mécaniques extrêmes. Ils constituent l’option la plus lourde mais offrent la durée de vie la plus longue dans des conditions difficiles.

Types de joints et leur rôle dans les performances d'étanchéité

Le gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (Ethylène Propylène Diène Monomère) : Norme pour les applications liées à l'eau et à la lutte contre l'incendie. Résistant aux UV, à l'ozone et à la vapeur jusqu'à 120°C.
• NBR (caoutchouc nitrile butadiène) : Convient aux fluides, huiles et carburants à base de pétrole. Résistant aux hydrocarbures mais se dégrade avec l'exposition à l'ozone.
• FKM (Viton): Gère les produits chimiques agressifs, les températures élevées jusqu'à 200°C et les acides concentrés. Utilisé dans des contextes chimiques et industriels.
• Silicone : Applications de qualité alimentaire et conduites de vapeur à haute température. Conforme aux réglementations FDA si nécessaire.

Les joints doivent être inspectés avant chaque utilisation et remplacés lorsqu'ils sont fissurés, déformés ou durcis. Un failed gasket is the leading cause of Storz coupling leakage in field conditions.

Applications clés dans tous les secteurs

Accouplements à verrouillage Storz sont utilisés bien au-delà des services d’incendie. Leur conception standardisée à connexion rapide les rend idéaux partout où un transfert rapide de fluide est nécessaire.

Services de lutte contre les incendies et d'urgence

Cela reste la principale application. Les services d'incendie de plus de 40 pays utilisent Storz comme raccord de tuyau standard. Les connexions de bouches d'incendie, les sorties d'appareils et les raccords de tuyau à tuyau reposent tous sur des raccords Storz. La conception symétrique permet à tout pompier de connecter n'importe quel tuyau à n'importe quelle bouche d'incendie sans problème de compatibilité.

Transfert de fluides industriels

Les usines chimiques, les raffineries et les installations de traitement utilisent des raccords Storz pour transférer l'eau, les solvants et les produits chimiques non agressifs entre les réservoirs de stockage et les véhicules de transport. Le fonctionnement sans outil réduit le temps de manipulation lors des opérations de chargement et de déchargement.

Ungriculture and Irrigation

Les systèmes d'irrigation à grande échelle utilisent des raccords Storz pour une connexion rapide des conduites d'eau principales et des sorties de pompe. Les tailles 75 mm et 100 mm sont courantes dans les applications sur le terrain où des débits élevés avec une perte de charge minimale sont requis.

Exploitation minière et creusement de tunnels

Les environnements souterrains exigent des connexions rapides et fiables pour les systèmes d’extinction d’incendie et de déshydratation. Les accouplements Storz sont préférés pour leur durabilité et leur capacité à fonctionner dans des conditions poussiéreuses, humides et confinées.

Construction et Génie Civil

Les conduites d'alimentation en eau temporaires sur les chantiers de construction, les opérations de mélange de béton et les applications de déshydratation bénéficient toutes de la portabilité et de l'interchangeabilité des raccords Storz.

Storz par rapport à d'autres systèmes de couplage à connexion rapide

Comprendre comment Storz se compare aux systèmes de couplage alternatifs aide à sélectionner la bonne solution pour une application donnée.

Normes et certifications pertinentes

Les accouplements Storz utilisés dans les applications professionnelles doivent être conformes aux normes applicables pour garantir l'interopérabilité et la sécurité. Les normes les plus largement référencées comprennent :

• DIN 14307 : Norme allemande définissant les dimensions et les exigences de performance des accouplements Storz utilisés dans la lutte contre les incendies. Largement adopté dans toute l’Europe.
• EN 1775 : Norme européenne pour les systèmes de tuyaux de lutte contre l'incendie, y compris les exigences en matière de couplage.
• NFPA 1963 : Norme américaine pour les raccords de tuyaux d'incendie. Alors que les États-Unis utilisent couramment le NST (National Standard Thread), de nombreux départements américains stockent désormais des adaptateurs Storz pour les conduites d'alimentation de grand diamètre.
• UnS 2419.1: Unustralian standard covering fire hydrant installations, including Storz coupling specifications.

Unlways verify that couplings carry relevant certification marks and traceability documentation, particularly for life-safety firefighting applications.

Inspection, maintenance et durée de vie

Un entretien approprié prolonge la durée de vie et garantit des performances fiables lorsque cela compte le plus. Un accouplement Storz en aluminium bien entretenu peut durer 10 à 20 ans ou plus dans le service normal de lutte contre les incendies.

Liste de contrôle d'inspection de routine

• Vérifiez le joint pour déceler des fissures, un durcissement, un gonflement ou une déformation ; remplacez-le chaque année ou plus fréquemment dans les environnements à usage intensif.
• Inspectez les pattes et les fentes de came pour déceler toute usure, bavure ou déformation qui pourrait empêcher un engagement complet.
• Vérifiez le mouvement du pivot : il doit tourner librement, sans raideur ni meulage.
• Recherchez de la corrosion, des piqûres ou des fissures sur le corps de l'accouplement, en particulier autour des bases des pattes.
• Testez l'engagement de l'accouplement avec un accouplement homologue : la connexion doit se verrouiller avec un quart de tour ferme et ne pas vibrer ou se désengager sans effort délibéré.

Meilleures pratiques de maintenance

• Nettoyer à l'eau douce après une exposition à l'eau salée ou à des produits chimiques
• Unpply a light silicone-based lubricant to the swivel and locking faces annually — avoid petroleum-based lubricants that degrade rubber gaskets
• Stockez les accouplements avec les capuchons de protection installés pour empêcher les corps étrangers de pénétrer dans la face de l'accouplement.
• Mettez hors service tout accouplement dont le corps est fissuré, les pattes dénudées ou les émerillons grippés ; ne réparez pas sur place les dommages structurels.

Undapters and Accessories for Storz Systems

Un comprehensive range of accessories extends Storz coupling compatibility across different systems and applications:

• Adaptateurs filetés Storz vers BSP/NPT : Unllow connection between Storz couplings and threaded pipe systems — commonly used for hydrant connections in mixed-standard environments
• Adaptateurs Storz vers Camlock : Compatibilité intermédiaire entre les tuyaux d'incendie Storz et les systèmes industriels Camlock
• Accouplements réducteurs : Connectez deux raccords Storz de tailles nominales différentes, par exemple un tuyau d'alimentation de 75 mm à un tuyau d'attaque de 52 mm.
• Bouchons et bouchons vierges : Scellez les sorties inutilisées ou les extrémités de couplage ouvertes pendant le transport et le stockage.
• Manomètres avec entrée Storz : Pour surveiller la pression d'alimentation au point de raccordement du raccord
• Pinces de verrouillage et dispositifs de retenue : Undditional security for high-vibration industrial environments where accidental quarter-turn disconnection is a risk

Problèmes courants et dépannage

Même les accouplements Storz bien entretenus peuvent rencontrer des problèmes sur le terrain. Voici les problèmes les plus fréquents et leurs causes :

L'accouplement ne se verrouille pas complètement

Causé par des débris dans les fentes de came, des pattes usées ou endommagées ou un joint gonflé qui empêche les faces de se rencontrer. Nettoyez les fentes de came, inspectez les pattes et vérifiez l'épaisseur du joint. Remplacez les composants usés ou endommagés.

Fuite au point de connexion

Unlmost always caused by a damaged, missing, or incorrectly seated gasket. In some cases, a deformed coupling face prevents proper gasket compression. Inspect the gasket seating groove for nicks or deformation.

Couplage difficile à déconnecter après pressurisation

La pression résiduelle emprisonne l'accouplement en position verrouillée. Purgez toujours la pression avant d’essayer de déconnecter. Ne frappez jamais le corps de l’accouplement avec des outils pour forcer la déconnexion – cela endommagerait les pattes et les fentes de came.

Pivot grippé ou raide

Causé par la corrosion, la contamination ou le manque de lubrification. Appliquez du lubrifiant silicone pénétrant et travaillez l'émerillon progressivement. Si le pivot reste grippé, mettez-le hors service : un pivot non rotatif provoque une torsion du tuyau et réduit l'efficacité du débit.

Sélection du couplage Storz adapté à votre application

Utilisez les points de décision suivants pour identifier la spécification de couplage Storz la plus appropriée :

1. Déterminer le débit et la pression de service requis — sélectionnez une taille nominale qui répond à vos exigences de débit sans chute de pression excessive
2. Identifier le fluide transféré — choisissez le matériau (aluminium, laiton, acier inoxydable) et le type de joint (EPDM, NBR, FKM) en conséquence
3. Vérifier les normes applicables — assurez-vous que le raccord répond aux normes dimensionnelles et de pression requises dans votre région ou secteur d'activité
4. Tenir compte de l’environnement opérationnel — les environnements marins ou chimiques exigent des matériaux de qualité supérieure ; les applications sensibles au poids privilégient l'aluminium
5. Unssess compatibility with existing systems — si des adaptateurs sont requis, confirmer la compatibilité des adaptateurs et vérifier qu'aucune pénalité supplémentaire en cas de chute de pression n'est introduite
6. Confirmer le type de connexion finale — déterminer comment le raccord se fixera au tuyau, au tuyau ou à l'équipement (sertissage, tige de tuyau, fileté, à bride)
