Comment utiliser et sélectionner un raccord de tuyau d'incendie Storz ?

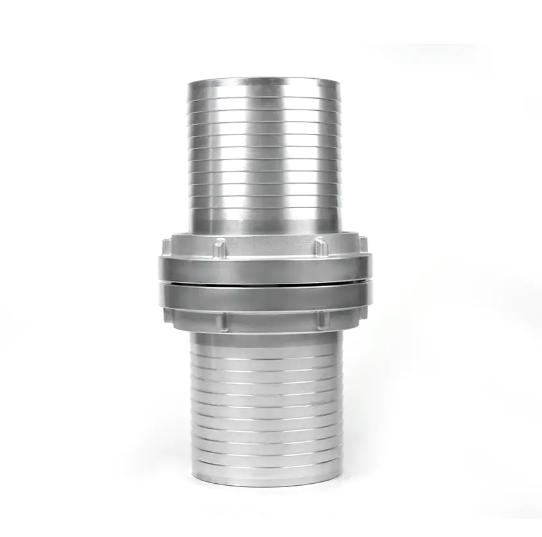

Un Raccord de tuyau d'incendie Storz est un connecteur symétrique à came et rainure sans sexe qui permet à deux moitiés identiques de se joindre sans filetage. Contrairement aux raccords filetés qui doivent nécessairement des extrémités mâles et femelles correspondantes, deux raccords Storz de même taille nominale se connectent instantanément avec un rotation quart de tour . Cette conception en fait le choix stetard pour un déploiement rapide de suppression d'incendie dans le monde entier — utilisé par les services d'incendie, les installations industrielles et les services de secours aéroportuaires en Europe, en Amérique du Nord et au-delà.

La sélection du bon accouplement Storz dépend de trois facteurs essentiels : diamètre nominal, matériau et pression nominale . Bien les appliquer garantit des performances sans fuite dans les conditions extrêmes des opérations de lutte contre les incendies.

Compréhension Accouplement Storz Tailles et quet les utiliser

Les accouplements Storz sont classés selon leur diamètre nominal (DN) , qui fait référence à la taille de l'alésage interne de l'accouplement plutôt qu'au diamètre extérieur. Les tailles standards vont du DN 25 au DN150, chacune adaptée aux demandes de débit spécifiques.

En Europe et dans les pays suivant les normes DIN 14307, DN 52 et DN 75 sont les tailles les plus largement approvisionnées pour les services d'incendie municipaux. En Amérique du Nord, les versions Storz de 2,5 pouces (environ DN 65) et de 4 pouces (environ DN 100) sont courantes aux sorties de bouches d'incendie et aux décharges de pompes.

Comment connecter et déconnecter correctement un couplage Storz

La procédure de connexion est simple, mais la technique compte, surtout sous pression ou dans des conditions de mauvaise visibilité. Suivez ces étapes pour un joint fiable et sans fuite :

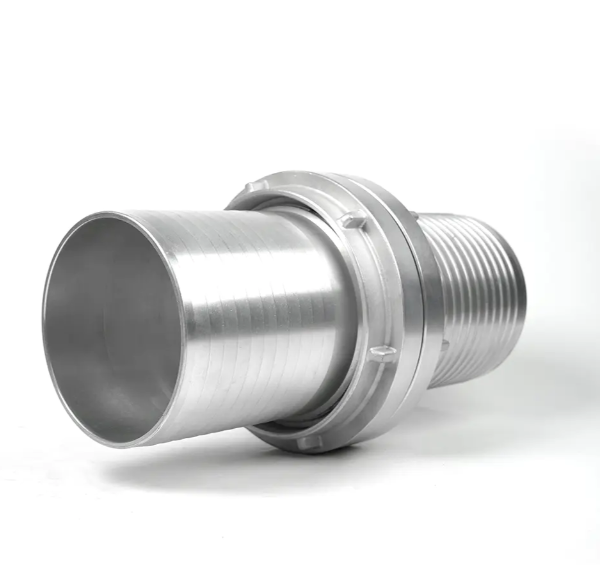

Connexion de deux accouplements Storz

1. Inspectez les deux faces d’accouplement et les joints d’étanchéité pour déceler tout débris, coupure ou déformation avant de l’assembleur.
2. Délignez les deux accouplements face à face afin que les pattes (oreilles) s'emboîtent — la came relevée de l'un coulisse dans l'évidement correspondant de l'autre.
3. Faire pivoter un accouplement environ 90° dans le sens des aiguilles d'une montre jusqu'à ce que vous sentiez ou entendiez le cliquet de verrouillage s'enclencher en position.
4. Vérifiez la connexion en séparant doucement les deux moitiés : un accouplement Storz verrouillé ne se séparera pas sous une tension manuelle.
5. Vérifiez que le joint est bien en place et qu'aucun bord n'est exposé sur la circonférence.

Déconnexion sous pression résiduelle

N'essayez jamais de dételer un raccord Storz lorsque la conduite est encore sous pression. Pression résiduelle aussi faible que 0,5 barre l'accouplement pourrait se détacher avec suffisamment de force pour provoquer des blessures. Purgez toujours la conduite, confirmez la pression nulle, puis faites pivoter une moitié 90° dans le sens inverse des aiguilles d'une montre se séparer.

Choisir le bon matériau pour votre environnement d'exploitation

Les accouplements Storz sont fabriqués dans plusieurs matériaux, chacun présentant des avantages distincts en fonction de l'environnement de déploiement, du budget de poids et du risque d'exposition chimique.

• Alliage sans aluminium (le plus courant) : Léger (environ 0,3 à 1,2 kg pour DN 52 à DN 100), résistant à la corrosion et adapté à des pressions allant jusqu'à 16 barresresres. Idéal pour les appareils de pompiers mobiles où les économies de poids améliorent la vitesse de manipulation.
• Acier inoxydable (AISI 304 / 316) : Le meilleur choix pour les installations permanentes, l’exposition à l’eau de mer ou les environnements d’usines chimiques. Plus lourd que l'aluminium mais conçu pour des pressions de service plus élevées - généralement jusqu'à 25 barresres — et résistant à la corrosion des chlorures.
• Laiton : Utilisé dans les systèmes patrimoniaux et certaines applications industrielles. Offre une excellente résistance à la corrosion et une excellente usinabilité mais ajoute un poids important ; moins courant dans les services d'incendie modernes.
• Polymère / composite haute résistance : Option émergente pour les enrouleurs légers de premiers secours et les kits de lutte contre les incendies de forêt. Généralement limité à en dessous de 10 barres pression de travail.

Pour la plupart des applications de lutte contre les incendies de structures et d'approvisionnement en eau municipale, Accouplements Storz en aluminium conformes à DIN 14307 ou EN 1947 représente l’équilibre optimal entre poids, résistance et coût.

Cotes de pression et ce qu'elles signifient dans la pratique

Les accouplements Storz portent deux désignations de clés de pression : pression nominale de service (PN) and pression d'essai . La pression d'essai est généralement 1,5× la pression de service , validé lors d'essais hydrostatiques en usine.

Ne sélectionnez jamais un accouplement conçu pour au moins 25 % au-dessus de la pression de fonctionnement maximale de votre système . Pour les systèmes de canalisations d'immeubles de grande hauteur, où les pressions statiques peuvent dépasser 12 bars avant même la suralimentation de la pompe, les raccords en acier inoxydable sont fortement recommandés.

Sélection des joints : le facteur le plus négligé Accouplement Storz Représentations

Le joint interne à face plate est le seul élément d'étanchéité d'un accouplement Storz, ce qui rend son état et le choix du matériau cruciaux. Un usage commun ou incompatible est le principale cause des fuites du Storz en service.

• EPDM (Ethylène Propylène Diène Monomère) : Le choix standard pour le service d’eau. Conçu pour des températures de −40 °C à 120 °C. Compatible avec l'eau, les émulseurs et les produits nettoyants doux.
• NBR/Nitrile : L'utilisation là où de l'huile minérale ou des liquides à base de pétrole peut être présente, par exemple pour la suppression des déversements de carburant ou les applications dans les raffineries de pétrole. Ne convient pas aux environnements riches en ozone.
• Silicone : Applications à haute température supérieure à 120 °C, telles que le rinçage à la vapeur ou à l'eau surchauffée. Durabilité mécanique inférieure à celle de l’EPDM.
• PTFE : Résistance chimique sur une très grande plage de pH. Préféré pour les fluides industriels agressifs mais nécessite une installation précise pour éviter la déformation par écoulement à froid.

Les joints doivent être inspectés avant chaque utilisation et remplacés lorsque des fissures superficielles, une déformation permanente par compression ou une déformation des bords sont visibles. Ne lubrifiez pas les joints Storz avec des graisses à base de pétrole , car ceux-ci dégradent l'EPDM et le NBR. Utiliser uniquement un lubrifiant à base de silicone ou de l'eau claire.

Normes et certifications à rechercher lors de l'achat

Les raccords Storz destinés à être utilisés par les services d'incendie doivent être conformes aux normes reconnues qui impliquent les tolérances dimensionnelles, les spécifications des matériaux et les exigences en matière d'essais de pression. Les accouplements non conformes peuvent sembler similaires mais ne parviennent pas à s'emboîter de manière fiable avec l'équipement certifié.

• DIN 14307 (Allemagne / largement adoptée en Europe) : La norme fondamentale couvrant les dimensions et les exigences en matière de matériaux pour les raccords Storz en aluminium du DN 25 au DN 150.
• EN 1947 : Norme européenne pour les raccords de tuyaux d'incendie, harmonisant les exigences DIN 14307 dans tous les États membres de l'UE. Recherchez le marquage CE lorsque les règles d'approvisionnement locales l'exigent.
• NFPA 1963 (États-Unis) : Régit les raccordements des tuyaux d'incendie, y compris les raccords de type Storz utilisés dans les départements nord-américains. Spécifiez la géométrie des cosses, les équivalents de filetage et les protocoles de test.
• UnS 4484 (Australie) : Norme australienne pour les raccords de tuyaux d'incendie faisant référence aux dimensions Storz adaptées aux exigences des services d'incendie locaux.

Lors d'un achat pour une utilisation institutionnelle ou gouvernementale en matière de protection contre les incendies, demandez toujours le certificat de matériau du fabricant et rapport d'essai hydrostatique pour confirmer la conformité avant l’installation.

Meilleures pratiques de maintenance, d’inspection et de stockage

Un accouplement Storz bien entretenu fonctionnera de manière fiable pendant 10 à 20 ans en service régulier. La routine de maintenance est simple mais doit être cohérente.

Après chaque utilisation

• Rincer à l'eau douce et propre pour éliminer le sel, les résidus d'émulseur ou les sédiments.
• Sécher complètement avant le stockage pour éviter les piqûres de corrosion sur les surfaces en alliage d'aluminium.
• Remplacez le capuchon anti-poussière pour protéger la face du joint de l'exposition aux UV et des dommages physiques.

Liste de contrôle d'inspection périodique

• Vérifiez la géométrie des cosses : des cosses pliées ou déformées empêchent une rotation complète de 90° et peuvent entraîner une déconnexion accidentelle sous pression.
• Testez le verrouillage en couplant deux unités identiques et en vérifiant l'engagement positif.
• Inspectez la rainure du siège du joint à la recherche de rayures ou de grains incrustés qui pourraient couper les joints lors du raccordement.
• Effectuer un test de pression hydrostatique annuel à 1,5× pression de travail pour les accouplements utilisés dans les systèmes critiques de sécurité des personnes.

Conditions de stockage

Stockez les raccords Storz à l'abri de la lumière directe du soleil (qui dégradent les joints EPDM), des produits pétroliers et des températures inférieures à −20 °C pendant des périodes prolongées. Le stockage suspendu horizontalement sur les supports de tuyaux empêche les dommages causés par les chocs aux oreilles des oreilles qui peuvent survenir lorsque les raccords s'empilent les uns sur les autres.

Configurations d'adaptateur courantes lors du mélange de systèmes de couplage

Dans la pratique, les services d'incendie utilisent souvent des équipements avec des normes de raccordement mixtes, en particulier lors de l'intégration avec des réseaux de bouches d'incendie municipaux, des partenaires d'entraide ou une infrastructure existante qui utilise des raccordements filetés ou instantanés. Les adaptateurs Storz vers d'autres résolvent ce problème.

• Filetage Storz vers BSP (British Standard Pipe) : Permet au tuyau Storz de se connecter aux sorties filetées de bouche d'incendie ou aux ports de pompe. Disponible en configurations BSP mâles et femelles, généralement 1½" à 4" BSP.
• Filetage Storz vers NH (National Hose, États-Unis) : Requis lorsqu’un appareil nord-américain s’interface avec des lignes d’alimentation équipées de Storz. L'adaptateur 2½" NH vers 2,5" Storz est l'un des plus courants dans les kits d'entraide transfrontaliers ou aéroportuaires.
• Réducteur Storz DN 75 à DN 52 : Un adaptateur réducteur qui réduit le diamètre de la conduite d'alimentation pour le déploiement du tuyau d'attaque sans nécessiter un séparateur en étoile séparé.
• Stocker sur camlock : Utilisé dans les environnements industriels où les raccords camlock (type C/E) sont standards sur les équipements de traitement mais où les connexions des tuyaux d'incendie utilisent Storz.

Ne précisez jamais le Type, taille et pression nominale exactes du raccord d'entrée et de sortie lors de la commande d’adaptateurs. Les pressions nominales incompatibles au niveau de l'adaptateur sont une source fréquente de dysfonctionnement lors des perçages à haut débit.
