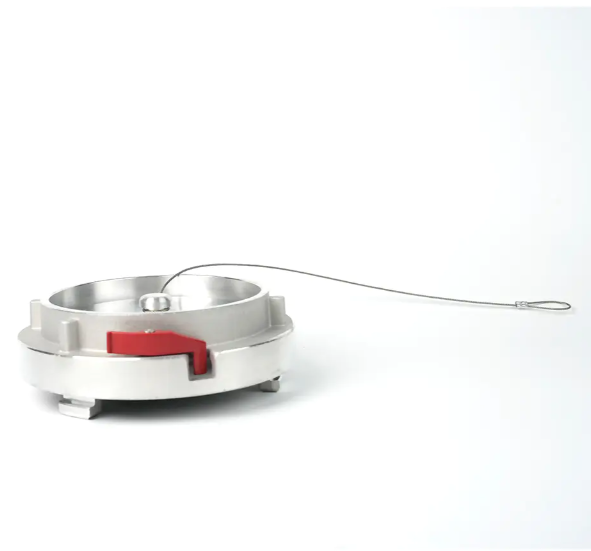

Qu'est-ce qu'un capuchon vierge verrouillable Storz ?

Un Capuchon vierge verrouillable Storz est un raccord à pression industriel spécialisé conçu pour sceller les extrémités de refoulement ou d'aspiration des tuyaux, vannes et tuyaux compatibles Storz. Contrairement aux capuchons Storz standard, la variante « verrouillable » intègre un mécanisme de verrouillage mécanique ou de verrouillage de sécurité, souvent une goupille à ressort ou un curseur à verrouillage par rotation, qui empêche le couplage de se désengager altérant en raison de vibrations à haute fréquence, d'un couple de tuyau ou de pics de pression soudaine. Il sert de barrière de sécurité principale dans les systèmes de distribution de fluides, garantissant que les ports inutilisés restent étanches à l'air et à l'eau dans des conditions de fonctionnement rigoureuses.

La conception fondamentale d’un couplage Storz est « sans sexe », ce qui signifie que les deux extrémités de la connexion sont identiques. Cela élimine le besoin de faire correspondre les filetages mâles et femelles, accélérant considérablement le déploiement dans les scénarios d'urgence. Un capuchon vierge agit effectivement comme le point « terminal » de ce système. Lorsque le mécanisme de verrouillage est engagé, le capuchon ne peut pas être tourné ou retiré sans intervention manuelle, offrant ainsi une couche de sécurité essentielle dans les infrastructures publiques et les environnements industriels à haute pression.

Conception de base et composants mécaniques

Pour comprendre l'efficacité d'un Capuchon vierge verrouillable Storz , il faut examiner son anatomie structurelle. Le capuchon est généralement forgé ou moulé à partir de matériaux à haute résistance et se compose de plusieurs composants essentiels qui fonctionnent à l'unisson pour maintenir l'étanchéité.

Le système de coûts

Les « pattes » sont les crochets de verrouillage qui concernent la connexion Storz. Sur un capuchon vierge, ces pattes sont usinées avec précision pour glisser dans les rainures du raccord de réception. La distance entre les pattes, connue sous le nom de Distance KA ou distance de cosse -est la métrique de dimensionnement principale. Par exemple, un bouchon Storz de 65 mm doit avoir une distance KA correspondante (généralement 81 mm) pour s'adapter à la valve correspondante.

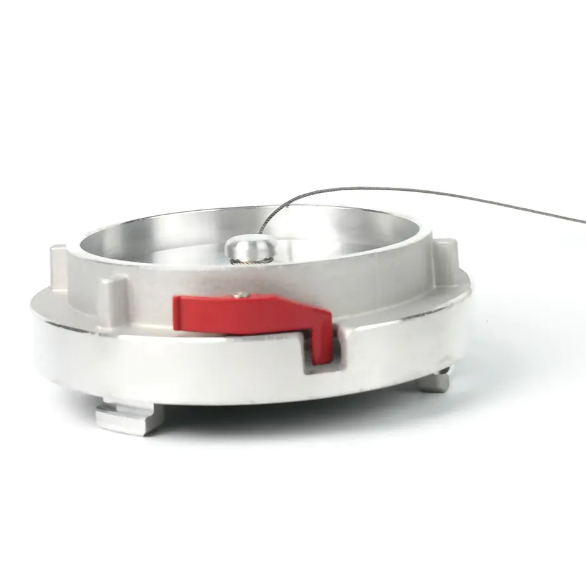

Le mécanisme de verrouillage

La fonction « Verrouillage » est ce qui distingue ce capuchon des versions standards. Il s'agit généralement d'un loquet métallique à ressort situé sur le bord extérieur. Une fois le capuchon tourné en position verrouillée (généralement un tour de 90 degrés), le loquet s'enclenche dans une encoche sur le couplage de réception. Cela empêche la contre-rotation. Dans des environnements à fortes vibrations, comme sur un appareil d'incendie en mouvement ou à proximité de pompes industrielles lourdes, ce verrou empêche le capuchon de se desserrer au fil du temps.

Joints d'étanchéité

À l’intérieur de la face du capuchon se trouve une articulation robuste. Selon l'usage prévu, ces joints sont fabriqués à partir de différents élastomères :

• Nitrile (NBR) : La norme pour les applications eau et huile, offrant une excellente résistance à l’usure.
• Viton (FKM): Utilisé pour les environnements à haute température ou riches en produits chimiques.
• EPDM : Préféré pour une utilisation en extérieur en raison de sa résistance aux UV et à la dégradation de l'ozone.

Spécifications techniques et normes de taille

Capuchon vierge verrouillable Storzs sont fabriqués selon les normes internationales strictes pour garantir l’interchangeabilité. Les normes les plus appliquées sont DIN (Institut allemand de normalisation) et divers codes européens de sécurité incendie. La précision du dimensionnement est vitale ; un décalage ne serait-ce que de quelques millimètres dans la distance KA rendra le capuchon inutile.

Applications critiques dans les infrastructures modernes

L'utilisation de bouchons vierges verrouillables est obligatoire dans plusieurs secteurs où un défaut du confinement des fluides pourrait entraîner des dommages matériels catastrophiques ou des risques environnementaux.

Systèmes de lutte contre les incendies et de bornes-fontaines

Les services d'incendie utilisent ces capuchons pour protéger le raccordement du service d'incendie (FDC) à l'extérieur des bâtiments. Sans capuchon de verrouillage, des débris, des insectes nicheurs ou des vandales pourraient obstruer le cours d'eau. Lorsqu’un incendie se déclare, les pompiers doivent pouvoir être sûrs que l’entrée est dégagée. Le le mécanisme de verrouillage garantit que le capuchon reste en place malgré les environnements urbains à fort trafic où les normes des plafonds peuvent être altérées.

Transport de poudres et de granulés en vrac

Dans le transport pneumatique de poudres (comme le ciment, la farine ou les granulés de plastique), les raccords Storz sont omniprésents. Pendant le transport, les vibrations du véhicule peuvent provoquer le desserrage des ferrures non verrouillables. Un bouchon vierge verrouillable empêche le rejet accidentel de matériaux en quelques secondes en vrac, ce qui peut constituer à la fois une perte financière et un risque respiratoire pour les opérateurs.

Gestion des eaux usées et des succions

Les camions aspirateurs et les usines de traitement des eaux usées utilisent des bouchons Storz pour scceller les entrées d'aspiration. Étant donné que ces systèmes fonctionnent souvent sous pression négative, le intégrité du joint d'étanchéité est primordial pour éviter la cavitation de la pompe. La goupille de verrouillage garantit que le capuchon reste parfaitement centré et comprimé contre le joint, maintenant ainsi le vide.

Science des matériaux et facteurs de durabilité

Le choix du matériau pour un Capuchon vierge verrouillable Storz est déterminé par l’environnement dans lequel il habitera. L’utilisation d’un mauvais alliage peut entraîner une corrosion galvanique ou un défaut mécanique sous pression.

1. Aluminium forgé : C'est le matériau le plus courant. Le forgeage offre une structure de grain supérieure à celle du moulage, permettant au capuchon de résister pressions de travail allant jusqu'à 16 bars (232 PSI) sans craquer. La plupart sont anodisés dur pour éviter l’oxydation.
2. Acier inoxydable (qualité 316) : Indispensable pour les milieux marins ou les usines de transformation chimique. Les bouchons Storz en acier inoxydable résistent à la corrosion par l'eau salée et sont souvent utilisés dans des configurations « service acide » où des agents de nettoyage agressifs sont présents.
3. Laiton/Gunmetal : Préférés dans les mines souterraines ou en atmosphères explosives (zones ATEX) car ce sont des métaux « non étincelants ». Si un capuchon en laiton tombe ou tombe, il est peu probable qu'il crée une étincelle susceptible d'enflammer des gaz inflammables.

Protocoles d'installation et de maintenance

Pour garantir qu'un capuchon vierge verrouillable Storz remplit correctement sa fonction, une installation appropriée et un entretien récurrent sont nécessaires. Un capuchon mal positionné constitue un risque de projectile sous haute pression.

Étapes d'installation

1. Inspectez le joint à la recherche de fissures, de grains ou de points plats. 2. Alignez les pattes du capuchon vierge avec les fentes du raccord fixe. 3. Appuyez fermement et tournez le capuchon dans le sens des aiguilles d'une montre. 4. Continuez la rotation jusqu'à ce que le la goupille de verrouillage "clique" ou le curseur de verrouillage s'enclenche. 5. Effectuez un test de « retrait » pour vous assurer que le capuchon ne peut pas tourner dans la direction opposée sans appuyer sur le loquet de déverrouillage.

Liste de contrôle d'entretien

• Inspection mensuelle : Vérifiez la présence de la chaîne de sécurité (qui évite la perte du capuchon lors de la déconnexion).
• Lubrification : Utilisez un spray de silicone de qualité alimentaire sur la goupille de verrouillage et les surfaces des pattes pour éviter le « grippage » dû à l'accumulation de minéraux provenant de l'eau dure.
• Remplacement du joint : Les joints doivent être remplacés tous les 2 à 5 ans , ou s'ils présentent immédiatement des signes de durcissement (résistance à la compression).

Le rôle de la chaîne de sécurité

La plupart des bouchons vierges verrouillables Storz sont équipés d'une chaîne robuste en acier galvanisé ou en acier inoxydable. Il ne s’agit pas simplement d’une fonctionnalité pratique ; c'est une nécessité de sécurité et opérationnelle. Dans la lutte contre les incendies municipaux, l'absence de chaîne entraîne souvent la perte ou le vol des bouchons, laissant la bouche d'incendie ou la borne-fontaine vulnérable au blocage. La chaîne est généralement 300 mm à 500 mm de longueur et est ancré au corps principal de la vanne ou du tuyau via un anneau robuste. Cela garantit que le capuchon de verrouillage est toujours disponible pour être refermé immédiatement après utilisation.

Résumé des avantages

En résumé, le Capuchon vierge verrouillable Storz est un composant essentiel pour tout système utilisant la norme de connexion rapide Storz. Ses principaux avantages comprennent :

• Résistance aux vibrations : Le verrouillage mécanique empêche un découplage accidentel dans des environnements très sollicités.
• Prévention des fuites : Les joints haute compression garantissent une absence de fuite à des pressions allant jusqu'à 16 bars.
• Efficacité opérationnelle : La conception sans sexe permet une connexion/déconnexion rapide sans se de l'orientation du fil.
• Durabilité : Indisponible dans divers alliages pour lutter contre la corrosion, l'usure et les impacts mécaniques.

Qu'il s'agisse de protéger l'infrastructure de protection contre les incendies d'une ville ou de sceller un camion-citerne sous vide, le capuchon vierge verrouillable reste la référence en matière de terminaison fluide sécurisée et fiable.
