Comment utiliser et sélectionner le raccord de tuyau d'incendie Storz ?

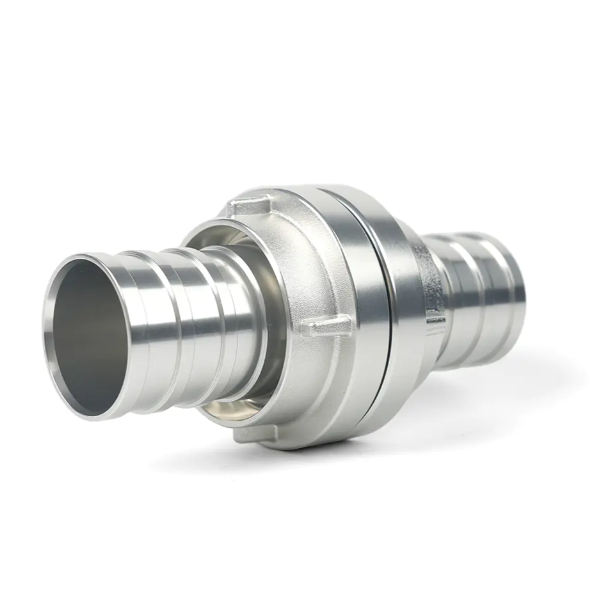

En secours d'urgence et transfert de fluides industriels, Raccord de tuyau d'incendie Storz , avec leur conception unique à connexion rapide « sans genre », sont devenus un élément essentiel des systèmes mondiaux de protection contre les incendies. Contrairement aux connecteurs filetés traditionnels, les raccords de tuyau d'incendie Storz ne doivent nécessairement pas de distinction entre les extrémités mâles et femelles ; une étanchéité est obtenue en emboîtant deux connecteurs identiques et en les tournant de 120°. Cette conception peut permettre d'économiser jusqu'à 50 % du temps de connexion lors des opérations de secours en cas d'incendie, ce qui en fait un équipement clé pour garantir un approvisionnement efficace en eau de lutte contre l'incendie.

Comprendre le mécanisme de fonctionnement du raccord de tuyau d'incendie Storz

Le principal avantage des raccords de tuyaux d'incendie Storz réside dans leur structure symétrique à double griffe. Cette structure résout complètement les problèmes des connecteurs traditionnels dans l'obscurité ou dans les situations d'urgence, telles que le « désalignement du filetage » ou la « recherche du connecteur mâle/femelle ».

Efficacité de connexion de deuxième niveau : l'opérateur aligne simplement les griffes des deux raccords de tuyau d'incendie Storz, appuie fermement et tourne dans le sens des aiguilles d'une montre. Comme aucune correspondance de filetage n'est requise, la connexion peut être réalisée en moins de 3 secondes, même en portant des gants anti-feu épais.

Performance d'étanchéité garantie : une bague d'étanchéité en caoutchouc nitrile (NBR) ou en caoutchouc fluoré de haute qualité est intégrée au centre du connecteur. À mesure que la pression à l’intérieur du pipeline augmente, la pression interne comprime la bague d’étanchéité, rendant la connexion plus étanche. Il peut généralement résister à des pressions de service allant jusqu'à 16 bars, voire plus.

Comment choisir le bon matériau et la bonne taille pour un environnement spécifique

Choisir le bon connecteur de tuyau d'incendie Storz n'est pas seulement une question de durée de vie, mais aussi de sécurité de fonctionnement. Les matériaux courants sur le marché comprennent l'alliage d'aluminium, le laiton et l'acier inoxydable, chacun avec ses scénarios d'application spécifiques.

Connecteurs en alliage d'aluminium (les plus courants) : Les connecteurs en alliage d'aluminium forgé et anodisé sont le choix préféré des pompiers municipaux. Leur avantage est leur poids extrêmement léger ; par exemple, un connecteur de tuyau d'incendie Storz standard en aluminium de 4 pouces est environ 60 % plus léger qu'un connecteur en laiton de même taille, ce qui réduit considérablement la charge physique des pompiers qui portent le tuyau.

Connecteurs en laiton (résistants à la corrosion) : Dans les environnements marins, de plaques-formes de forage offshore ou d'usines chimiques, la corrosion par brouillard salin est extrêmement grave. Le laiton doit être choisi à ce stade, car sa résistance supérieure à la corrosion garantit que le connecteur ne rouillera pas dans des environnements humides ou salins, garantissant ainsi un fonctionnement fluide même dans des situations d'urgence des années plus tard.

Sélection de la distance des cosses : Il s’agit du paramètre du plus critique lors de l’achat. Les spécifications du raccord de tuyau d'incendie Storz sont déterminées par la distance du diamètre intérieur (valeur Ka) entre ses deux pattes. Par exemple, la spécification courante du Storz 65 a un espacement fixe des pattes de 81 mm. Avant de commander, assurez-vous de mesurer avec précision la distance entre les pattes intérieures de votre bouche d'incendie ou de votre sortie de pompe présente à l'aide d'étriers.

Directives d'utilisation et d'entretien en toute sécurité

Même avec la conception robuste du raccord de tuyau d'incendie Storz, une mauvaise utilisation et un manque d'entretien peuvent toujours entraîner des fuites ou des défaillances de connexion.

Vérifiez l'état du joint : Le joint est le cœur du connecteur. Avant utilisation, vérifiez que le caoutchouc n'est pas fissuré, déformé ou incrusté de sable ou de gravier. Un joint endommagé peut entraîner la perte de plus de 5 litres d'eau précieuse par minute à une pression de 1,0 MPa.

Utilisez une clé dédiée : bien qu'une connexion manuelle soit possible, une clé Storz dédiée doit être utilisée pour serrer les raccords de tuyaux d'incendie Storz de grand diamètre (par exemple, 100 mm ou 150 mm) afin d'éviter tout desserrage dû au couple instantané lors du démarrage de l'alimentation en eau à haute pression.

Lubrification et nettoyage : Après chaque utilisation, rincez les chenilles de l'accouplement à l'eau claire pour éliminer toute saleté ou sable. Appliquez régulièrement une petite quantité de graisse silicone sur les rainures des pattes pour minimiser la résistance à la rotation, garantissant ainsi un serrage facile par une seule personne en cas d'urgence suivante.

Normes industrielles et considérations de compatibilité

Lors de l'achat de raccords pour tuyaux d'incendie Storz, il est essentiel de vérifier que le produit est conforme aux normes nationales ou internationales en vigueur.

Normes et certifications DIN : la plupart des produits Storz de haute qualité sont conformes aux normes DIN allemandes (par exemple DIN 14301). Les accouplements conformes sont interchangeables, ce qui signifie que les accouplements de mêmes spécifications de différentes marques s'adapteront parfaitement.

Conception de verrouillage anti-desserrage : pour les tuyaux installés sur des véhicules en mouvement ou des équipements vibrants, il est recommandé d'acheter la version avancée de Raccord de tuyau d'incendie Storz avec un "interrupteur de verrouillage". Cette conception peut empêcher le connecteur de se désengager automatiquement en raison de fortes vibrations, garantissant ainsi la stabilité absolue de la conduite d'alimentation en eau.
