Le couplage VIC est-il facile à installer ?

Dans l'ingénierie de tuyauterie moderne, le couplage VIC (Vicley Grooved Connector) est devenu le choix préféré pour les réseaux de protection incendie, de CVC et de tuyauterie industrielle en raison de son efficacité d'installation supérieure et de ses performances d'étanchéité fiable. Comparé aux connexions traditionnelles par soudage ou à bride, le processus d'installation de Couplage CIV est en effet très simple et rapide. Grâce à sa conception mécaniquement pluvieuse, les installateurs n'ont pas besoin d'effectuer de travaux à chaud ; la connexion peut être réalisée en utilisant uniquement des outils matériels de base. Selon les données d'ingénierie, l'utilisation de raccords pluvieux peut réduire le temps de travail d'environ 50 à 70 % par rapport aux méthodes de soudage traditionnelles, ce qui les rend très performants dans les projets aux délais serrés.

Comment la conception structurelle de Couplage CIV simplifier le processus d'installation ?

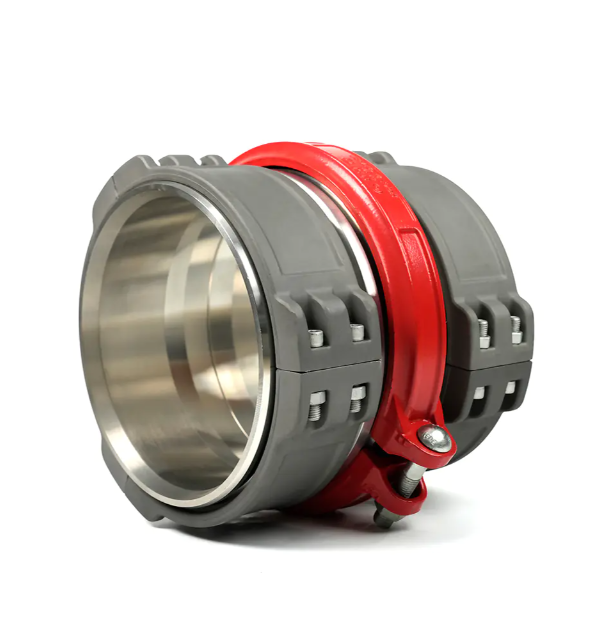

Couplage CIV a été conçu pour simplifier les opérations sur site. Ses composants principaux comprennent une paire de boîtiers métalliques, une bague d'étanchéité en caoutchouc de type C et deux ensembles de boulons à haute résistance.

Aucun prétraitement complexe n'est requis : avant d'installer le couplage du VIC, seule une rainure de profondeur standard doit être usinée à l'extrémité du tuyau. Cette méthode de connexion physique élimine les étapes fastidieuses de chanfreinage, de préchauffage et d'inspection après soudage nécessaires au soudage.

Fonction d'auto-alignement : le boîtier métallique du connecteur s'enclenche automatiquement dans la rainure à l'extrémité du tuyau pendant le serrage, assurant ainsi l'alignement automatique du tuyau grâce à la pression circonférentielle du boîtier. Cela signifie que même dans des espaces faiblement éclairés ou confinés, les techniciens ordinaires peuvent terminer l'installation avec précision.

Comparaison de la vitesse d'installation entre les méthodes de connexion mécanique et de soudage

Pour démontrer visuellement la facilité d'installation du couplage VIC, nous pouvons nous référer à la norme de temps moyenne dans l'industrie de l'installation de canalisations.

Exemple de temps d'installation : Pour un raccordement de tuyau en acier de diamètre DN100 (4 pouces), un soudeur expérimenté a généralement besoin de 30 à 45 minutes pour réaliser une soudure (y compris le temps de préparation et de refroidissement). Programme d'installation VIC Coupling Le système, depuis la pose de la bague d'étanchéité jusqu'au serrage des boulons, ne prend que 3 à 5 minutes.

Dépendance à l’outil : Le soudage nécessite de grandes machines à souder, des bouteilles de gaz et des matériaux de protection ignifuges spécialisés. L'installation du couplage VIC nécessite uniquement une clé dynamométrique manuelle ou électrique. Cette portabilité est particulièrement avantageuse dans les puits de construction ou les plateformes de travail à haute altitude où l'accès aux gros équipements est impossible.

Étapes clés et détails techniques lors de l'installation

Bien que le raccordement VIC soit facile à installer, il est essentiel de suivre des procédures d'exploitation standardisées pour garantir l'étanchéité du système à long terme.

Lubrification des joints : C’est l’étape la plus facilement négligée mais la plus constructive. Avant d'insérer l'anneau en caoutchouc, un lubrifiant spécial doit être appliqué sur le lèvre d'étanchéité. Cela évite non seulement l'apparition de plis dans la bague d'étanchéité lors de l'installation, mais réduit également la friction, garantissant ainsi un bon positionnement du boîtier.

Normes de serrage des boulons : lors de l'installation du couplage VIC, serrez les boulons des deux côtés alternativement jusqu'à ce que le boîtier métallique atteigne un contact métal sur métal.

Inspection visuelle : après l'installation, les inspecteurs de qualité peuvent déterminer la qualité de l'installation simplement en inspectant visuellement si les espaces dans le boîtier du connecteur sont fermés, sans avoir besoin de tests ultrasoniques ou radiographiques comme requis pour le soudage.

La flexibilité du couplage VIC dans les environnements de construction complexes

En plus de sa vitesse d'installation rapide, VIC Coupling démontre une adaptabilité exceptionnelle aux conditions complexes sur site.

Tolérance de déviation d'angle : le couplage flexible VIC permet un certain angle de déviation (généralement de 1° à 3°) au niveau du raccordement du tuyau. Cela réduit considérablement la difficulté des ajustements secondaires lorsqu'il s'agit de tassements de fondations ou de dispositions de canalisations non linéaires.

Construction toutes saisons : les opérations de soudage sont grandement affectées par les conditions météorologiques, rendant la construction impossible en cas de pluie, de neige ou de vent fort. Le couplage VIC, en tant que connexion pour travail à froid, n'est pas limité par l'humidité et la température ambiantes, maintenant la progression normale de l'installation même dans des environnements extrêmement froids tels que -30°C.
