Comment utiliser les adaptateurs Storz ?

Que sont les adaptateurs Storz ?

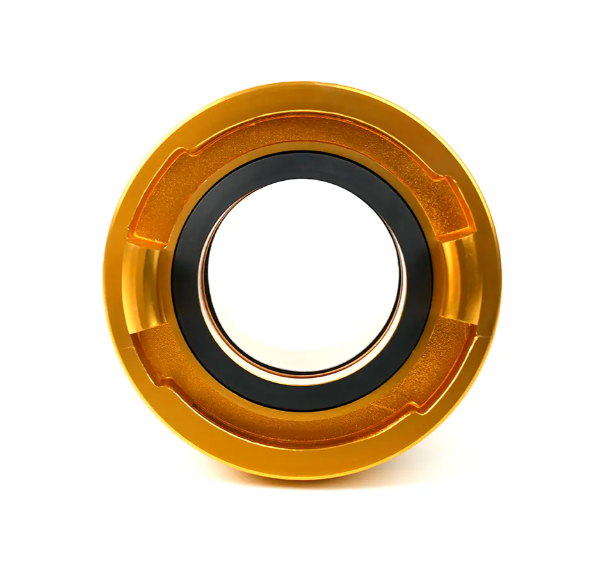

Adaptateurs Storz , également connus sous le nom de connecteurs Storz ou de raccords rapides Storz, sont un système de connexion très efficace largement utilisé dans les applications de protection incendie, industrielles et agricoles. Leur principale caractéristique est une conception de cosses unique (généralement deux à trois cosses), ce qui rend le processus de connexion exceptionnellement rapide et facile. Contrairement aux connecteurs filetés traditionnels, les connecteurs Storz nécessitent simplement d'aligner les deux connecteurs, de les enfoncer, puis de les tourner doucement pour les verrouiller en place, obtenant ainsi une connexion transparente et étanche.

La fonction principale des adaptateurs Storz est d'agir comme des adaptateurs, connectant ou convertissant différentes normes et types de connecteurs. Ils résolvent les problèmes de connexion entre des interfaces auparavant incompatibles et constituent un élément clé pour assurer la compatibilité des équipements.

Comment fonctionnent les adaptateurs Storz ?

Les adaptateurs Storz fonctionnent sur la base de leur mécanisme « cliquez et maintenez » :

Alignement : Alignez les cosses et les rainures des deux connecteurs à connecter (par exemple, un Storz mâle et un Storz femelle, ou un adaptateur Storz avec un connecteur Storz standard).

Appuyez : Rapprochez complètement les surfaces d'étanchéité des deux connecteurs. Un joint d'étanchéité est généralement fourni à l'intérieur du connecteur pour assurer une étanchéité parfaite.

Rotation : Faites pivoter l'un ou l'autre connecteur (ou utilisez une clé spéciale) d'environ 120 degrés (un tiers de tour) dans le sens des aiguilles d'une montre jusqu'à ce que les cosses soient complètement engagées et verrouillées en place.

Ce mécanisme de verrouillage rapide le rend idéal pour les tuyaux haute pression et les systèmes de distribution de fluides.

Comment connecter différents connecteurs standards à l'aide d'adaptateurs Storz ?

La valeur fondamentale de l'utilisation des adaptateurs Storz réside dans leur fonction de conversion, permettant la compatibilité entre différents systèmes :

1. De Storz aux connexions filetées (par exemple, BSP ou NPT)

Lorsque vous devez connecter un connecteur de tuyau d'incendie avec un raccord Storz standard à une pompe ou une bouche d'incendie avec une sortie filetée, vous avez besoin d'un adaptateur Storz vers filetage :

Sélectionnez le bon adaptateur : Assurez-vous qu'une extrémité de l'adaptateur est de la bonne taille Storz (par exemple, DN50/2") et que l'autre extrémité a une spécification de filetage correspondante (par exemple, un filetage interne BSP de 2").

Connexion de l'extrémité filetée : Enveloppez l'extrémité filetée de l'adaptateur avec du ruban d'étanchéité (tel que du ruban PTFE) et vissez-la dans le port fileté de l'équipement cible (pompe ou bouche d'incendie).

Connexion du Storz End : Poussez votre connecteur de tuyau d'incendie Storz dans le port Storz de l'adaptateur, puis faites-le pivoter pour le verrouiller.

2. Connexion de raccords Storz de différentes tailles

Si votre équipement et votre tuyau ont des tailles de raccords Storz différentes, vous aurez besoin d'un adaptateur Storz réducteur/agrandisseur :

Connexion de l'extrémité de plus grande taille : Connectez l'extrémité Storz de plus grande taille de l'adaptateur au raccord plus grand correspondant et verrouillez-le.

Connexion de l'extrémité de plus petite taille : Poussez le raccord Storz de plus petite taille du tuyau dans le port de plus petite taille de l'adaptateur, puis faites-le pivoter pour le verrouiller.

3. Connexion à d'autres normes de connexion rapide (par exemple, brides ou camlocks)

Certaines applications industrielles peuvent nécessiter la connexion de connecteurs Storz à différents raccords standards, tels que des Camlocks ou des brides. Dans ce cas, vous aurez besoin d'un adaptateur Storz-to-Camlock ou d'un adaptateur Storz-to-Flange. Le mode opératoire est similaire aux connexions filetées, reliant les deux systèmes via un adaptateur.

Avantages et précautions d'utilisation des adaptateurs Storz

Avantages :

• Connexion rapide : Un fonctionnement rapide permet de gagner un temps précieux lors des interventions d'urgence et de la production industrielle.
• Haute fiabilité : Bien verrouillé, excellente étanchéité et résiste aux hautes pressions.
• Polyvalence : En tant qu'adaptateur, il se connecte facilement à différents connecteurs standards, améliorant ainsi l'utilisation de l'équipement.



Précautions :

• Correspondance des tailles : Les connecteurs Storz sont disponibles en différents diamètres nominaux (par exemple DN50, DN65, DN100). Lorsque vous utilisez des adaptateurs Storz, assurez-vous que la taille Storz de l'adaptateur correspond à votre connecteur Storz existant.


• Joints d'étanchéité : Assurez-vous que les joints d’étanchéité sont intacts et correctement installés ; ceci est crucial pour des connexions étanches.


• Entretien : Inspectez régulièrement les cosses du connecteur et de l'adaptateur du tuyau d'incendie pour déceler toute usure ou tout dommage afin de garantir une connexion sûre et fiable.



En sélectionnant et en utilisant correctement Adaptateurs Storz , vous pouvez connecter efficacement et en toute sécurité une variété d'équipements de transfert de fluides, offrant des performances exceptionnelles aussi bien en cas d'incendie que pour les opérations industrielles quotidiennes.
