Quels types d’accouplements Storz existe-t-il ?

Les raccords Storz (également connus sous le nom de raccords Cam Lock ou raccords rapides allemands) sont des raccords à connexion rapide largement utilisés dans les domaines de la protection incendie, du traitement de l'eau, des produits chimiques, de l'agriculture et du transport de fluides industriels en raison de leur fonctionnement simple, de leur connexion fiable et de leur grande interchangeabilité. Ils se composent de deux raccords à griffes identiques qui réalisent une connexion étanche simplement par insertion et rotation (généralement 120° ou 90°), sans avoir besoin de mécanismes de verrouillage supplémentaires, améliorant considérablement l'efficacité et la sécurité.

Classification des accouplements Storz

Bien que la conception de base et le principe de fonctionnement de Accouplement Storz sont unifiés (c'est-à-dire qu'un verrouillage rapide est obtenu grâce à des griffes (ou oreilles) et des structures de came correspondantes) ils peuvent toujours être classés de différentes manières en fonction de leur forme de connexion et de leurs matériaux pour répondre aux différents besoins de transport de fluides.

1. Classification par extrémité de connexion (type le plus courant)

Il s'agit de la méthode de classification la plus importante, déterminant la manière dont les raccords Storz se connectent à d'autres équipements ou canalisations :

Raccord de tuyau Storz :

Applications : utilisé pour se connecter directement Accouplement Storz aux tuyaux d'incendie, aux tuyaux industriels ou aux tuyaux d'irrigation agricole.

Caractéristiques : comprend généralement une queue de tuyau (tige), fixée au tuyau avec un collier ou un clip, et constitue un composant essentiel des systèmes de connexion de fluide.

Accouplement fileté Storz :

Applications : Utilisé pour connecter les raccords Storz à l'entrée et à la sortie de tuyaux, de vannes ou de pompes avec des filetages standard.

Types : divisé en raccords à filetage femelle et à filetage mâle. Les normes de filetage courantes incluent BSP, NPT, etc. Ce type est essentiel pour permettre une conversion rapide et une intégration du système.

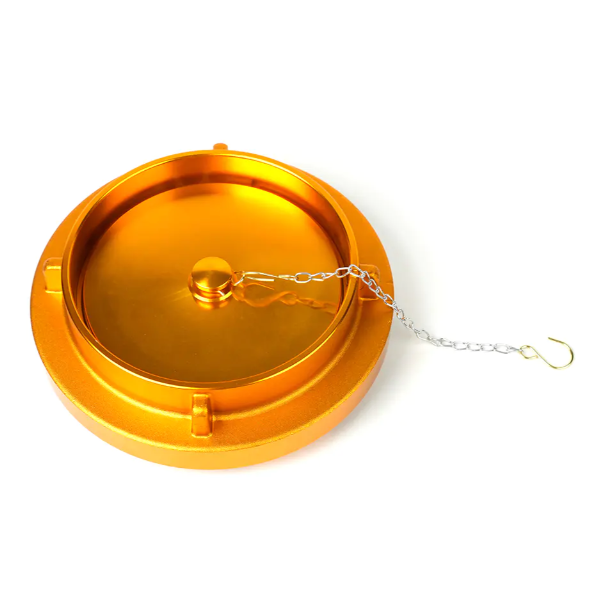

Bouchon/bouchon vierge Storz :

Applications : Utilisé pour sceller les produits inutilisés Accouplement Storz sorties ou extrémités de flexibles pour empêcher les fuites de fluide ou les contaminants de pénétrer dans le système fluidique.

Caractéristiques : équipé d'une bague d'étanchéité pour des performances d'étanchéité fiables.

2. Classification par matériau

La résistance à la corrosion et la durabilité des raccords Storz dépendent principalement de leurs matériaux de fabrication, qui affectent directement leur application dans des milieux spécifiques :

Accouplements Storz en alliage d'aluminium :

Caractéristiques : léger, économique et avec une bonne résistance à la corrosion.

Applications : On les trouve le plus souvent dans les équipements de lutte contre les incendies, le traitement de l'eau et le transport de fluides industriels en général.

Accouplements Storz en laiton/bronze :

Caractéristiques : haute résistance, résistance à la corrosion, résistance aux températures élevées et résistance aux étincelles.

Applications : Convient aux environnements marins, à l’industrie pétrolière et gazière et aux applications nécessitant une plus grande durabilité.

Accouplements Storz en acier inoxydable :

Caractéristiques : Excellente résistance à la corrosion chimique et haute résistance.

Applications : Largement utilisé dans les industries ayant des exigences extrêmement élevées en matière d'hygiène et de compatibilité avec les fluides, tels que les produits chimiques, alimentaires et pharmaceutiques.

Accouplement Storzs made of polypropylene (PP) or nylon and other plastics:

Caractéristiques : Extrêmement léger, excellente résistance chimique et faible coût.

Applications : Irrigation agricole, traitement de l’eau à basse pression et transport de certains produits chimiques spécialisés.

Spécifications et interchangeabilité

Une caractéristique clé des accouplements Storz est leur interchangeabilité. Leurs spécifications ne sont pas déterminées par le diamètre du tuyau, mais par l'espacement des pattes (ou espacement des cames). Tant que l'espacement des cosses est le même, des raccords Storz de différents fabricants et avec différents types d'extrémités (tels que des raccords de tuyaux et des bouchons) peuvent être interconnectés.

Les espacements courants des griffes comprennent :

• 52 mm (taille D, pour tuyaux DN25/DN32)
• 66 mm (taille C, pour tuyaux DN38/DN50)
• 89 mm (taille B, pour tuyaux DN65)
• 133 mm (taille A, pour tuyaux DN100/DN110)



Pour sélectionner l'accouplement Storz approprié, déterminez d'abord la taille requise (espacement des griffes) pour garantir l'interconnexion. Deuxièmement, en fonction des propriétés, de la pression et de la température du fluide transporté, sélectionnez le matériau le plus approprié (par exemple, l'aluminium, l'acier inoxydable) et le type de raccordement (par exemple, embout de tuyau ou filetage). Qu'il s'agisse de connexions d'urgence en cas d'incendie ou de contrôle quotidien de fluides industriels, les raccords Storz sont idéaux pour réaliser des connexions efficaces et sûres.
