Quels sont les types d’accouplements à brides ?

Dans divers systèmes de transmission mécanique, les accouplements jouent un rôle crucial dans la connexion de deux arbres (arbre menant et arbre mené) et dans la transmission du couple. Parmi les nombreux types d'accouplements, accouplements à bride sont largement utilisés dans diverses applications de machinerie lourde et de transmission de haute puissance en raison de leur structure simple, de leur bon alignement et de leur grande capacité de transmission de couple.

Principaux types d'accouplements à bride et leurs caractéristiques

Les accouplements à bride utilisent essentiellement des boulons pour relier deux demi-accouplements à bride, réalisant ainsi la connexion de deux arbres et la transmission de puissance. En fonction de leur structure et de leur capacité à compenser le désalignement de l’arbre, ils peuvent être principalement divisés en deux catégories :

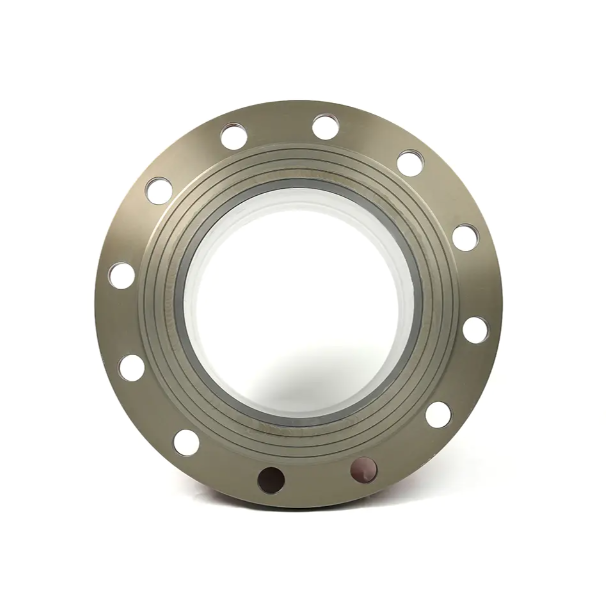

1. Accouplement à bride rigide

Les accouplements à bride rigide sont le type d'accouplement à bride le plus ancien et le plus simple.

Caractéristiques structurelles : Ce type d'accouplement se compose généralement de deux demi-accouplements simples en forme de disque, directement boulonnés ensemble. Il a une structure compacte et de petites dimensions radiales.

Caractéristiques de fonctionnement : Les accouplements rigides nécessitent un alignement précis des deux arbres car ils n'ont pas la capacité de compenser le désalignement axial (tel que les écarts radiaux, angulaires ou axiaux).

Scénarios d'application : Principalement utilisé dans les dispositifs de transmission à faible vitesse et à charge lourde où un alignement élevé de l'arbre et un fonctionnement fluide sont requis, tels que les connexions d'extrémité d'arbre pour les gros moteurs.

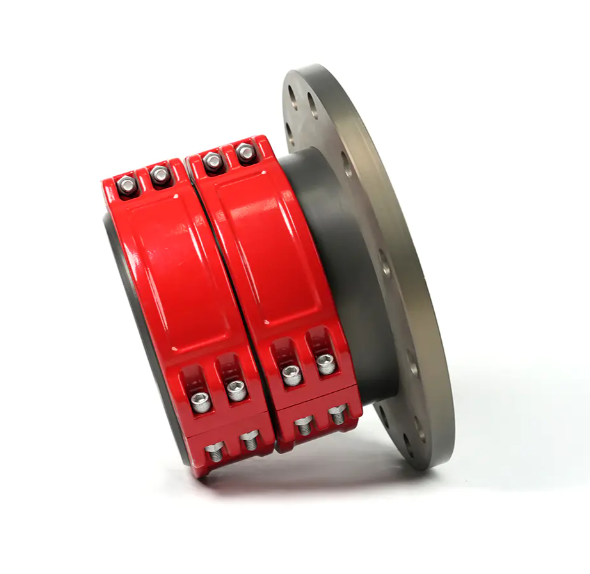

2. Accouplements à bride flexible

Pour s'adapter aux erreurs inévitables d'installation de l'arbre ou aux déplacements relatifs lors du fonctionnement dans des transmissions mécaniques réelles, les ingénieurs ont développé divers accouplements flexibles dotés de capacités de compensation. De nombreux accouplements flexibles utilisent également la forme structurelle de base de accouplements à bride .

Accouplement à bride flexible en forme de perle :

Caractéristiques : Un élément élastique en forme de perle est encastré entre deux brides. Cet élément élastique absorbe et compense certains désalignements axiaux, tout en assurant également un amortissement et un tampon des vibrations.

Applications : Largement utilisé dans les applications nécessitant un fonctionnement fluide et un amortissement des vibrations, c'est l'un des types d'accouplement les plus courants.

Accouplements à bride à engrenages :

Caractéristiques : Ce type d'accouplement utilise l'engrènement des dents internes et externes pour transmettre le couple. Le manchon d'engrenage externe est généralement relié à la structure de la bride. Le contact entre les dents internes et externes permet à l'arbre d'avoir un certain degré de capacité de compensation de déplacement angulaire et radial.

Applications : Convient aux dispositifs de transmission à couple élevé, à vitesse élevée et nécessitant une compensation de grands déplacements angulaires.

Accouplements à brides à palettes :

Caractéristiques : Utilise des anneaux de pneu en caoutchouc hautement élastiques comme éléments de connexion. Il possède une forte capacité de compensation et d’excellentes performances d’amortissement des vibrations.

Applications : Principalement utilisé dans les machines de levage et de transport, les machines métallurgiques et minières et d'autres applications avec des charges d'impact importantes.

Points de sélection pour les accouplements à bride

Le choix de l'accouplement à bride approprié est crucial et nécessite une prise en compte approfondie des facteurs suivants :

• Couple transmis requis : Il s'agit de la principale base de sélection, garantissant que l'accouplement peut résister à la charge de travail.


• Type et ampleur du désalignement de l’arbre : Si la précision d'alignement des deux arbres n'est pas élevée ou s'il y a un déplacement important pendant le fonctionnement, un type d'accouplement flexible doit être sélectionné.


• Vitesse de fonctionnement et vibrations/chocs : Pour un fonctionnement à grande vitesse ou sous des charges d'impact, des accouplements offrant de bonnes performances d'équilibrage et d'amortissement des vibrations sont nécessaires.


• Exigences d'installation et de maintenance : Les accouplements à bride faciles à installer et à démonter réduisent le temps de maintenance.



Que ce soit pour des connexions rigides ou flexibles, accouplements à bride sont la pierre angulaire d’une transmission de puissance fiable dans la conception mécanique. Comprendre les types d'accouplements à bride et sélectionner celui le plus approprié en fonction des conditions de fonctionnement réelles est crucial pour garantir un fonctionnement efficace et stable des dispositifs de transmission.
